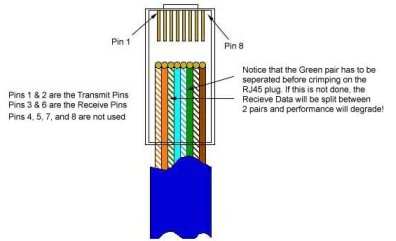

Flat side up, clip down| Straight thru cable (Both Ends) | ||
| Pinout | Color | |
| Pin 1 | (TD+) | White/orange |
| Pin 2 | (TD-) | Orange |
| Pin 3 | (RD+) | White/green |
| Pin 4 | ---- | Blue |
| Pin 5 | ---- | White/blue |
| Pin 6 | (RD-) | Green |
| Pin 7 | ---- | White/brown |
| Pin 8 | ---- | Brown |
| Cross-over cable | ||||
| Pinout | Color | Pinout | ||
| Pin 1 | (TD+) | White/orange | Pin 3 | (RD+) |
| Pin 2 | (TD-) | Orange | Pin 6 | (RD-) |
| Pin 3 | (RD+) | White/green | Pin 1 | (TD+) |
| Pin 4 | ---- | Blue | Pin 4 | ---- |
| Pin 5 | ---- | White/blue | Pin 5 | ---- |
| Pin 6 | (RD-) | Green | Pin 2 | (TD-) |
| Pin 7 | ---- | White/brown | Pin 7 | ---- |
| Pin 8 | ---- | Brown | Pin 8 | ---- |
